Триангуляционная вышка в Тернополе

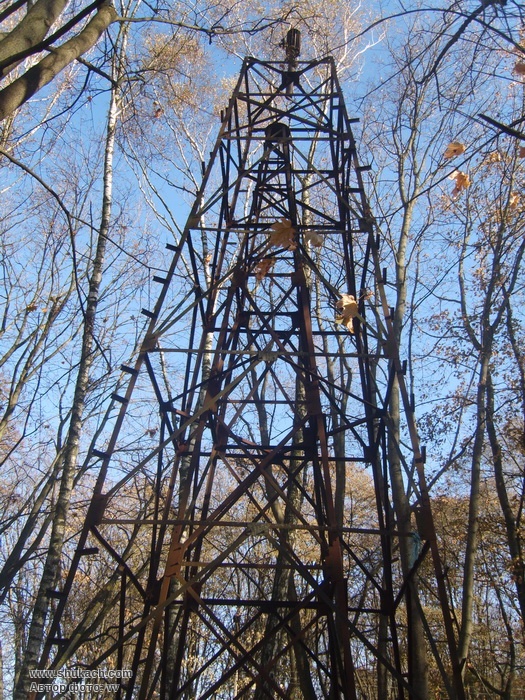

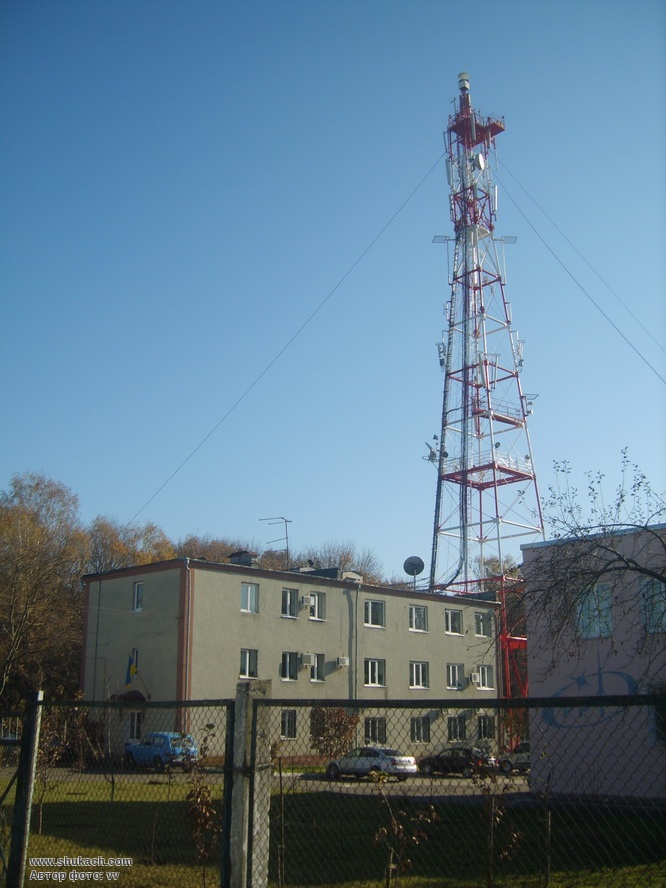

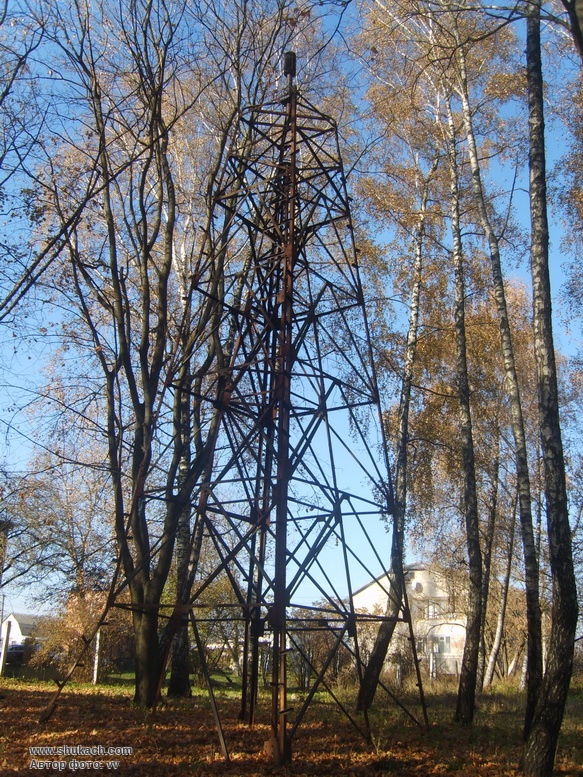

Возле телевизионной вышки в Тернополе находится гедезический знак типа «сложный сигнал» - две металлических пирамиды. Сохранность знака неплохая, но наземного репера или центра с номером уже нет.

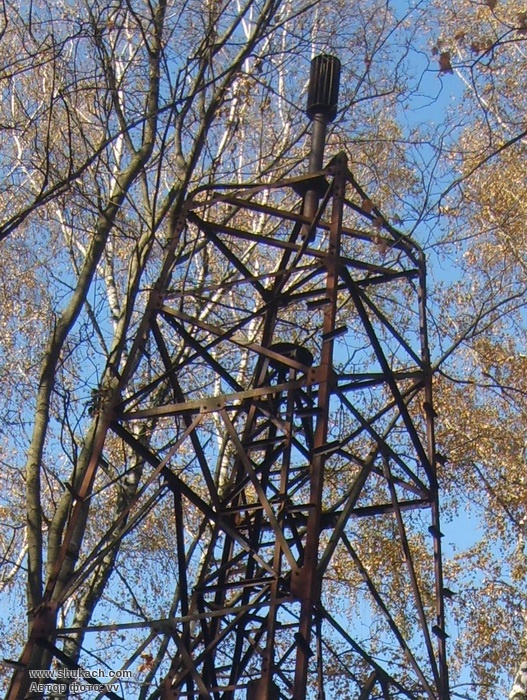

Геодезический знак сооружается на пунктах тригонометрической геодезической сети. Геодезический знак может быть в виде простого сигнала, сложного сигнала, пирамиды, тура или штатива, в зависимости от высоты, на которую необходимо поднять визирную цель или прибор, и исходя из местных условий. Сигнал - сооружение для обеспечения высоты установки прибора на столике от 4 до 40 м. При высокоточных наблюдениях 1 класса визирный луч не должен проходить ниже 3-5м, над подстилающей поверхностью, чтобы искажения от восходящих потоков воздуха не влияли на точность наблюдений. Вверху - малофазный визирный цилиндр, на который производятся наблюдения. Ребристая боковая поверхность цилиндра образована радиальными планками для того, чтобы на большом расстоянии, при наблюдении в теодолит цилиндр не давал «фазу», то есть был равномерно окрашен. Так как при боковом освещении наведение биссектора нитей теодолита получится смещенным в сторону, которая затенена и видна лучше, чем освещенная сторона. На земле под пирамидой закрепляется центр или репер. Они бывают рзнообразных типов в зависимости от вида грунта, технологии закладки.

Источник текста и схемы

           Знаки геодезические: а - пирамида; б - сложный сигнал
