Гиперболоидная водонапорная башня В.Г.Шухова

Аватар пользователя master89
  • Теги:
    • Архитектурные сооружения ,
    • Больше 100 лет ,
    • Техногенные объекты ,
    • Водонапорная башня

Оценка: +17 / 4 участники / 0 рекомендации / (+0) (-0) качество

  • УкраинаНиколаевская областьМИКОЛАЇВ
Описание

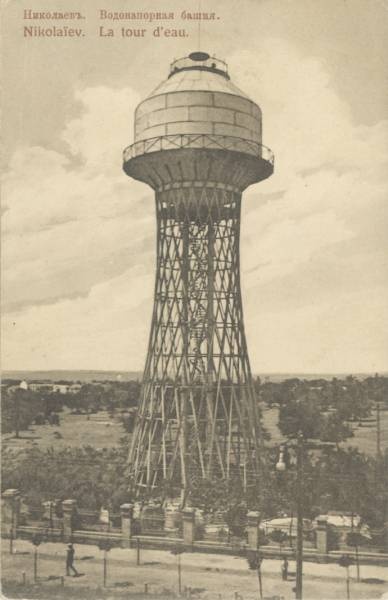

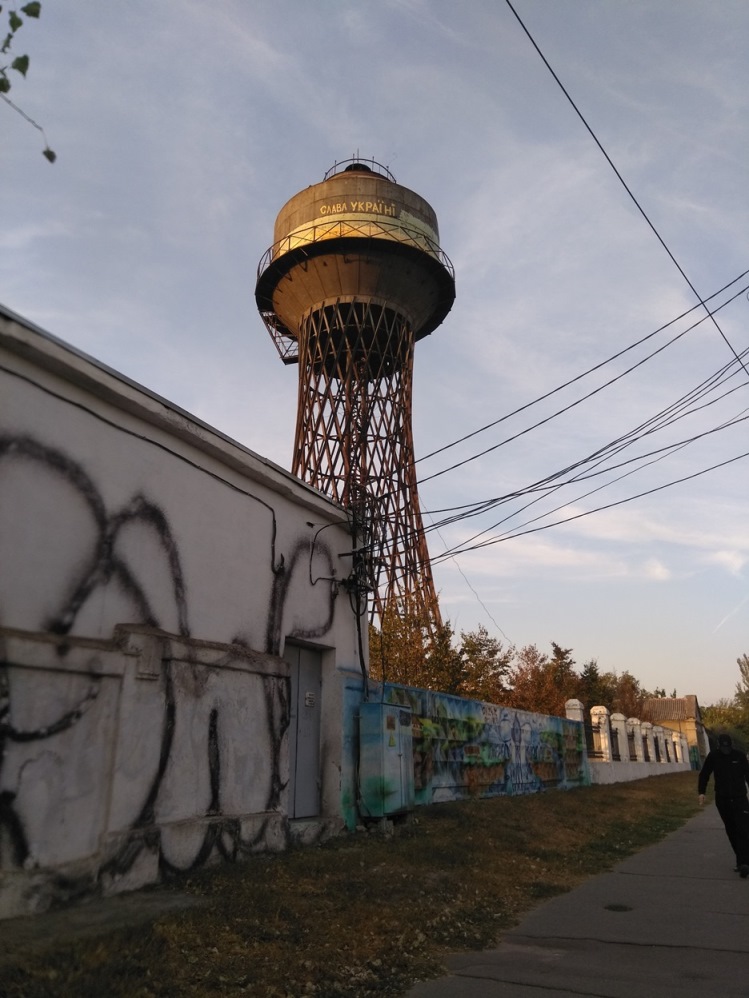

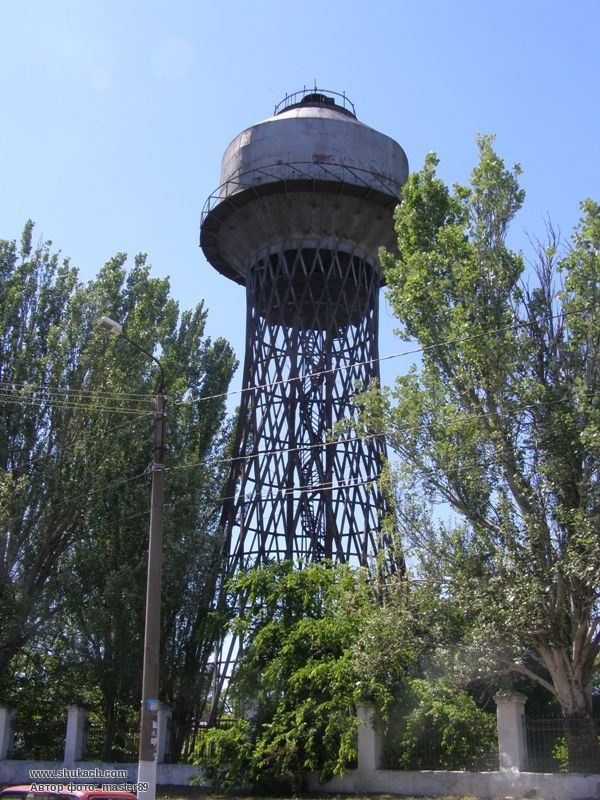

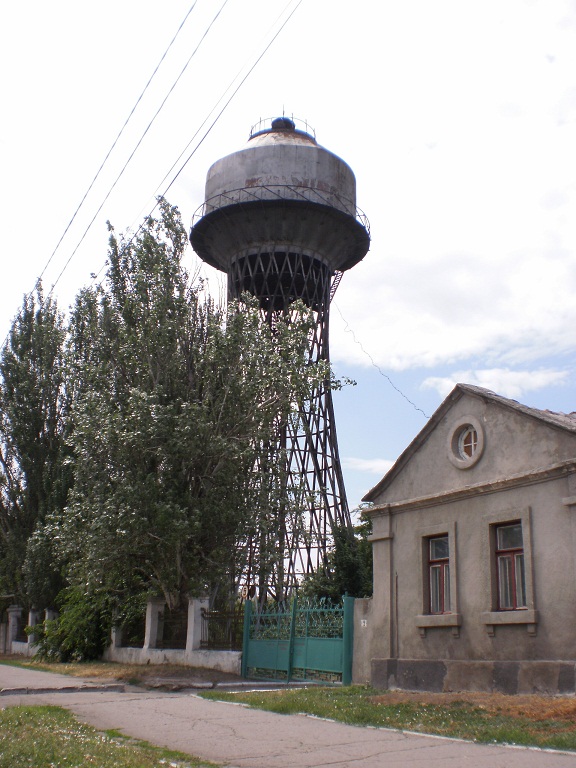

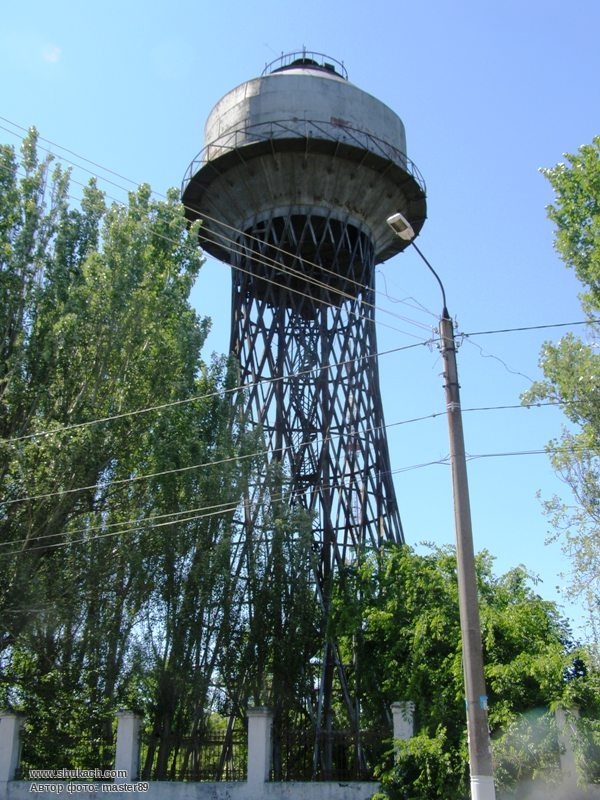

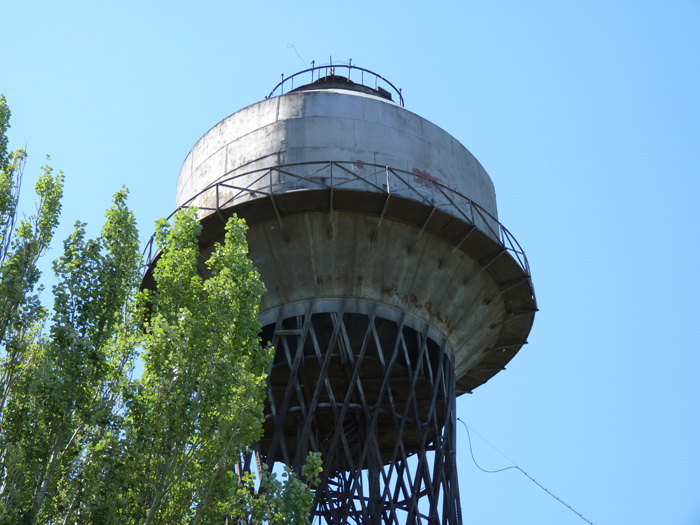

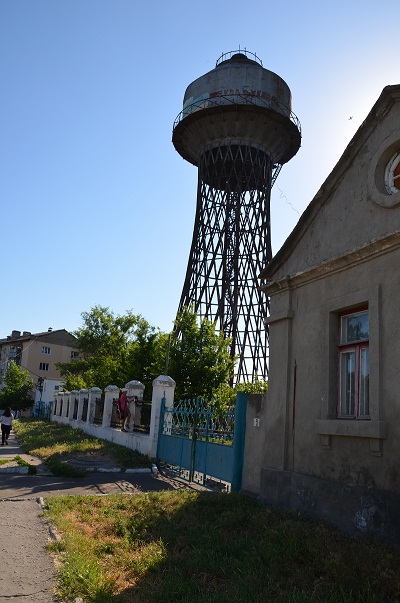

До наших дней сохранилось всего около 20 гиперболоидных водонапорных башен, хотя было их более 200. Одна из них - башня в Николаеве 1907 года постройки, 32 метра в высоту вместе с баком для воды.

Водонапо́рная башня — сооружение в системе водоснабжения для регулирования напора и расхода воды в водопроводной сети, создания её запаса и выравнивания графика работы насосных станций.

Водонапорная башня состоит из бака (резервуара) для воды, обычно цилиндрической формы, и опорной конструкции (ствола). Регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из нее в часы увеличенного водопотребления. Высота водонапорной башни (расстояние от поверхности земли до низа бака) обычно не превышает 25 м, в редких случаях — 30 м; ёмкость бака — от нескольких десятков м³ (для малых водопроводов) до нескольких тысяч м³ (в больших городских и промышленных водопроводах). Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуют трубами для подачи и отвода воды, переливными устройствами для предотвращения переполнения бака, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт.

Вода качается насосами из-под земли.

Влади́мир Григо́рьевич Шу́хов (16 (28) августа 1853 — 2 февраля 1939) — инженер, архитектор, изобретатель, учёный; член-корреспондент (1928) и почётный член (1929) Академии наук СССР, Герой Труда. Является автором проектов и техническим руководителем строительства первых российских нефтепроводов (1878) и нефтеперерабатывающего завода с первыми российскими установками крекинга нефти (1931). Внёс выдающийся вклад в технологии нефтяной промышленности и трубопроводного транспорта.

В. Г. Шухов является изобретателем первых в мире гиперболоидных конструкций и металлических сетчатых оболочек строительных конструкций (патенты Российской империи № 1894, № 1895, № 1896; от 12 марта 1899 года, заявленные В. Г. Шуховым 27.03.1895 −11.01.1896). Для Всероссийской промышленной и художественной выставки 1896 года в Нижнем Новгороде В. Г. Шухов построил восемь павильонов с первыми в мире перекрытиями в виде сетчатых оболочек, первое в мире перекрытие в виде стальной мембраны (Ротонда Шухова) и первую в мире гиперболоидную башню удивительной красоты (была куплена после выставки меценатом Ю. С. Нечаевым-Мальцовым и перенесена в его имение Полибино (Липецкая область), сохранилась до настоящего времени). Оболочка гиперболоида вращения явилась совершенно новой, никогда раньше не применявшейся в архитектуре формой.

Источник
