Памятник Петру I в г.Москве

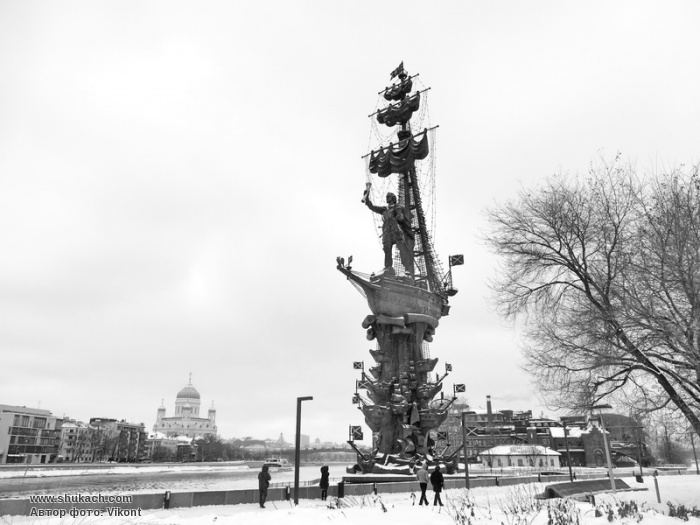

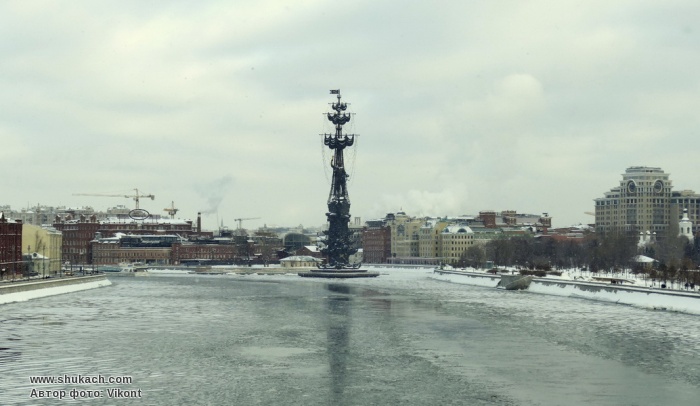

Памятник Петру I (официальное название — Памятник «В ознаменование 300-летия российского флота») работы Зураба Церетели был воздвигнут в 1997 году по заказу Правительства Москвы на искусственном острове, насыпанном у разделения Москвы-реки и Водоотводного канала. Один из самых высоких памятников в России. Общая высота памятника 98 метров, высота фигуры Петра 18 м. Памятник был открыт 5 сентября 1997 года в рамках масштабного празднования 850-летия Москвы.

По публикациям российских СМИ, данный памятник является переработанной и видоизменённой статуей Колумба, которую Церетели безуспешно предлагал купить США, Испании и странам Латинской Америки в 1991—1992 году, к 500-летию открытия европейцами Американского континента.

На проектирование и строительство царя ушёл неполный год. В аэродинамической трубе Института механики МГУ были проведены продувки макета памятника, созданного сотрудниками Института (ныне в музее истории МГУ), что позволило существенно улучшить аэродинамические характеристики монумента.

Работы по монтажу проводили 120 монтажников 1-го МСМУ АО «Стальмонтаж» под руководством ведущего геодезиста Валерия Маханова и ведущего бригадира Владимира Максимова.

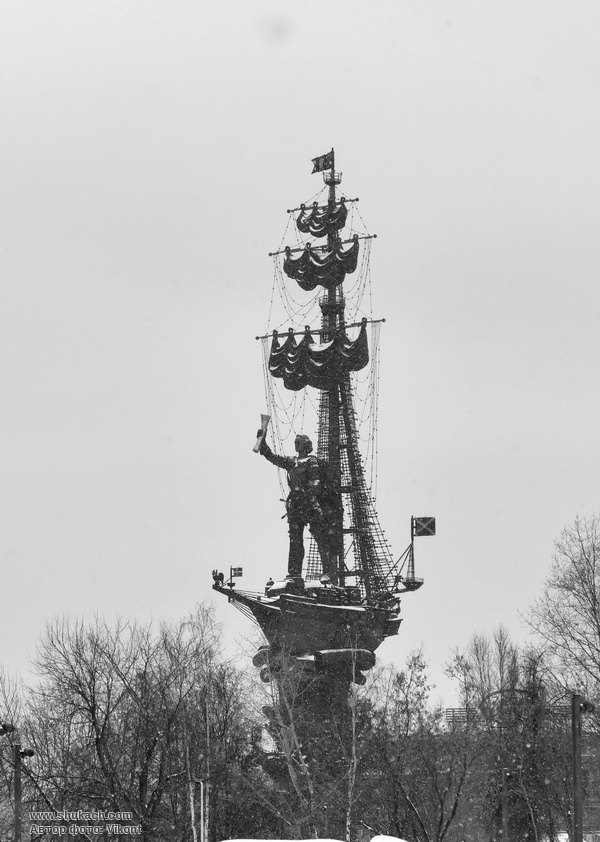

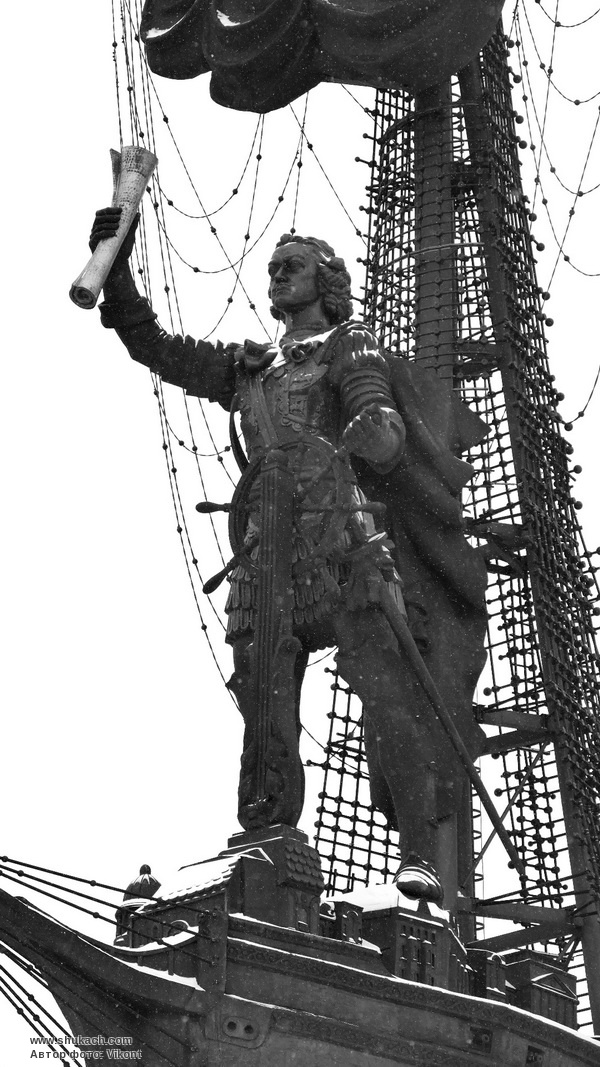

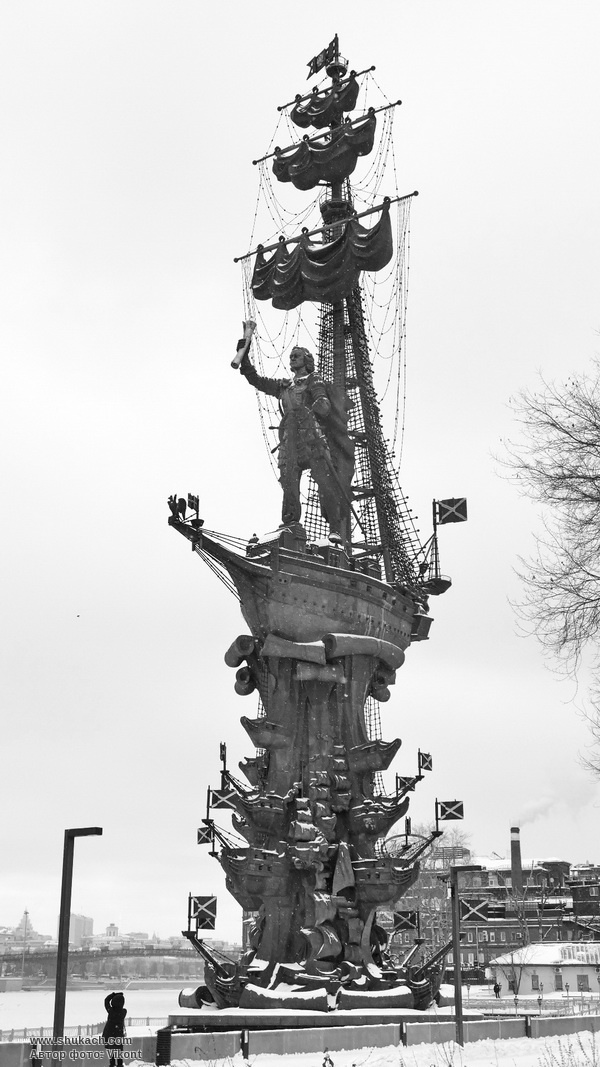

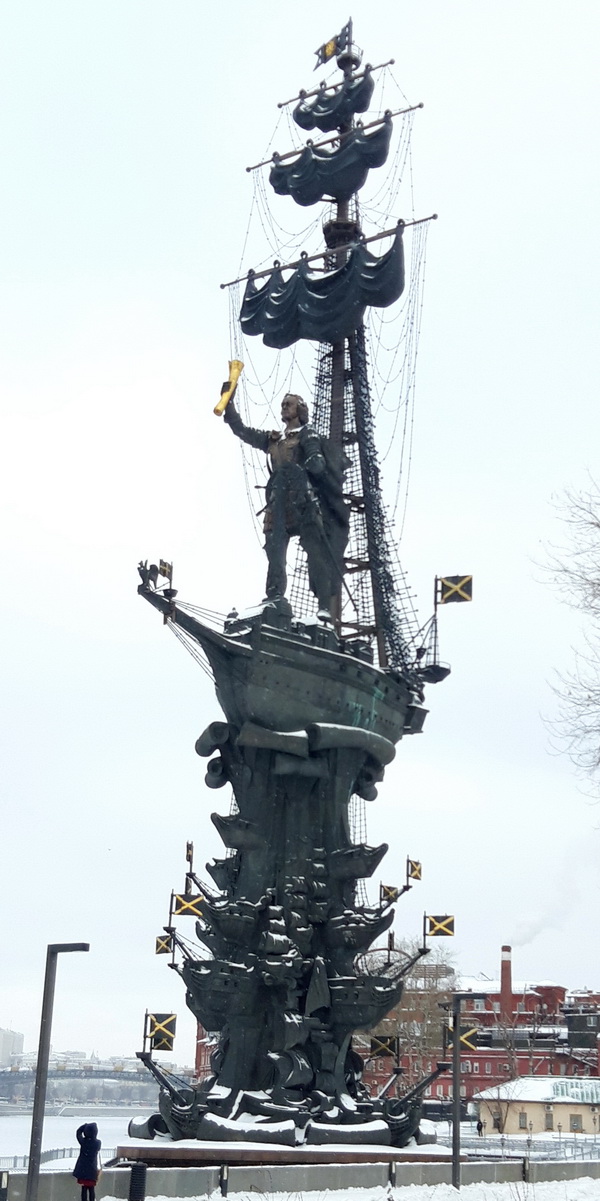

Памятник «В ознаменование 300-летия российского флота» представляет собой парусное судно, вознесенное на высоту 30 м. Палуба находится на уровне 33,6 м, а за штурвалом стоит 18-метровый император Петр I (который и при жизни отличался немалым ростом).

Памятник Петру в техническом плане представляет собой уникальное инженерное сооружение. Несущий каркас монумента выполнен из нержавеющей стали, на него навешены бронзовые детали облицовки. Отдельно друг от друга собирались образующая пьедестал нижняя часть памятника, корабль и фигура Петра; последние в готовом виде монтировались на пьедестал. Ванты корабля выполнены из нержавеющей стали. Каждый из них сплетён из нескольких тросов и закреплён таким образом, что полностью исключена их подвижность. Паруса имеют внутри пространственный металлический каркас (для уменьшения веса), они изготовлены из меди методом выколотки.

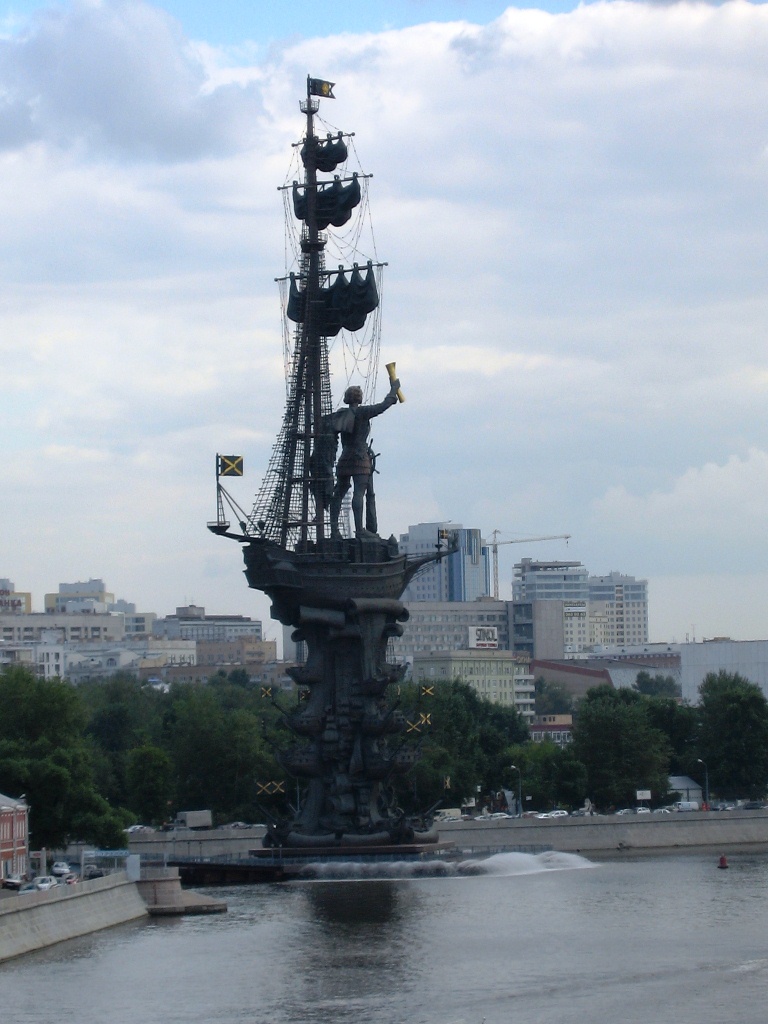

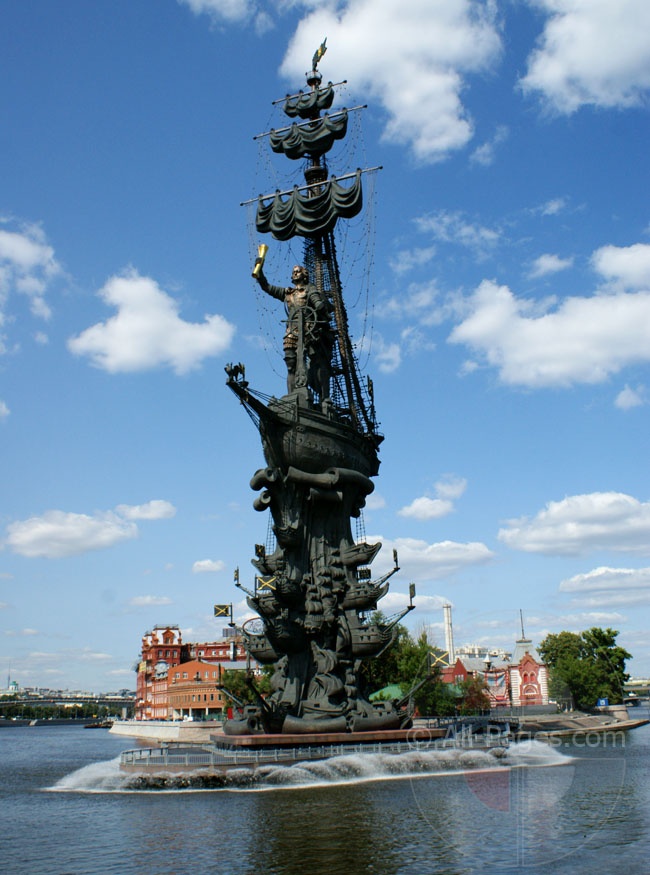

Для памятника использовалась бронза самого высокого качества; она предварительно подвергалась пескоструйной обработке, затем патинировалась и покрывалась специальным воском и лаком, защищающим от воздействия неблагоприятных погодных явлений. Свиток, который держит в руке Пётр I, позолочен, также позолочены Андреевские кресты на флагах, конструктивно сделанных как флюгеры. Внутри имеется лестница, предусмотренная для наблюдения за состоянием памятника. Образующий искусственный остров железобетонный фундамент, на котором покоится памятник, обрамлён фонтанами, создающими эффект рассекающего воду корабля.

(источник фото)

Фонтан самый обыкновенный: под деревянным настилом расположены три мощных насоса, забирающих воду из Москвы-реки и подающих ее по распределительным трубопроводам на насадки. Единственная проблема — серьезная засоренность реки: сороудерживающие решетки на заборниках приходится чистить гораздо чаще, чем на обычных городских фонтанах.

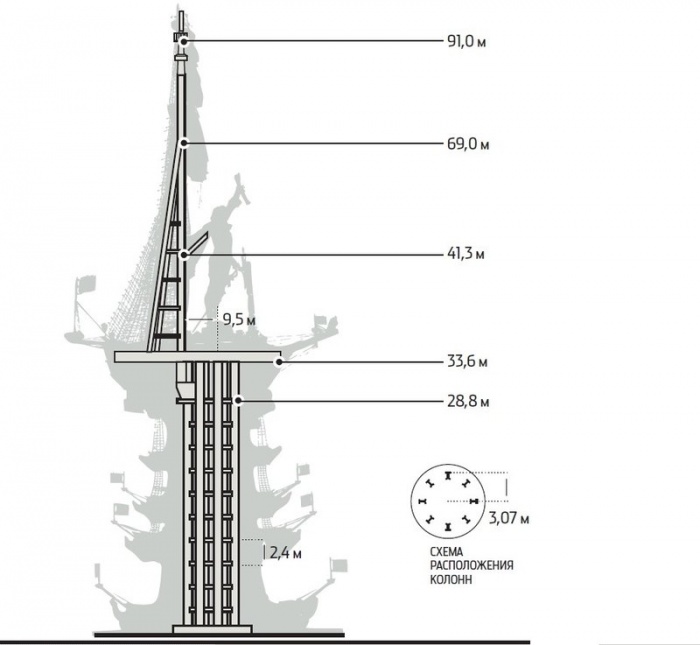

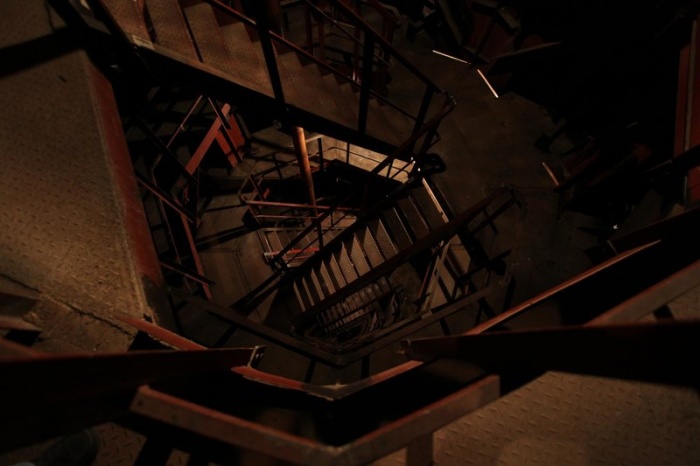

Монумент «В ознаменование 300-летия российского флота» — это потрясающей сложности инженерное сооружение. На расчетной схеме памятник представляет собой консоль, защемленную в основании. Технически монумент делится на две части — многогранную башню-основание (от 0 до 33,6 м) и закрепленную в ней мачту (от 33,6 до 94 м). Решетчатая башня — это несущий элемент постамента. Ее основные составляющие — восемь колонн, расположенных на окружности диаметром 6,14 м. Нагрузка передается на фундамент через базы колонн и мощные анкера (диаметром по 7 см каждый). Толщина опорной плиты фундамента — около 5 см, «Петр» имеет значительный запас прочности и может противостоять любым нагрузкам. Через каждые 2,4 м в башне для обслуживания имеются кольцевые площадки шириной 0,85 м, они же служат диафрагмами жесткости несущего каркаса постамента. Внутри кольцевых площадок расположены лестничные марши.

(источник фото)

Несущий элемент постамента — это башня, элементами которой являются восемь стоек-рёбер, расположенных на окружности диаметром 6,14 метров. Нижней точкой отсчёта в технической документации считается не уровень воды, а база опорных колонн основания.

Нагрузки, которые приходится выдерживать несущим конструкциям «Петра», можно подразделить на две группы: ветровые и вызванные собственным весом монумента. Скульптура целиком вместе с постаментом весит более 2000 т, причем нагрузка эта приложена с небольшим эксцентриситетом (защемленная мачта снесена назад относительно центра окружности, на которой расположены колонны), соответственно, возникает изгибающий момент от собственного веса мачты. Но основные напряжения все-таки создаются ветром. Так как скульптура нестандартная и произвести расчет по существующим нормам для зданий и сооружений было невозможно, конструкторы пошли по оригинальному пути. Специалисты института механики МГУ им. Ломоносова изготовили модель и исследовали аэродинамические свойства монумента в трубе, как тестируют гоночный автомобиль. Полученные ими результаты и послужили ориентиром для проектировщиков.

Есть и еще один вид нагрузок, который пришлось предусмотреть при конструировании: это гололед. Расчетный срок службы «Петра» — 100 лет (высшая категория). Соответственно, вероятность оледенения за такое длительное время высока, и скульптура способна выдержать вес ледяного слоя в 2,5 см толщиной! Для сравнения: во время московского ледяного дождя зимой 2011 года слой достигал едва ли 0,5 см.

Мачта, защемленная на высоте 33,6 м, не менее важный несущий элемент, нежели башня. Она представляет собой полую трубу диаметром 1 м и принимаемую нагрузку передает не фундаменту, а собственно башне. Первоначально планировалось, что мачта не будет укреплена дополнительными подкосами, но в процессе расчетов выяснилось, что без них не обойтись. В итоге получилась система, напоминающая трехгранную пирамиду. Сама фигура Петра в сравнении со всем монументом весит не так уж и много — порядка 110 т, у нее свой каркас, и она просто прикреплена к мачте в нескольких точках касания. Масса мачты, к слову, вместе с подкосами составляет около 70 т.

К несущим конструкциям — башне и мачте — прикреплены так называемые фахверковые элементы, на которых держатся бронзовые детали. Для изготовления каждого бронзового элемента в мастерской скульптора делают отдельную форму. Так как детали достаточно сложны, пришлось повозиться и инженерам-конструкторам, чтобы рассчитать фахверковые балки индивидуально для каждого элемента. Бронзовые детали, в свою очередь, не несут почти никакой нагрузки, кроме собственного веса и невыносимой тяжести художественного образа.

Интересна схема крепления такелажа. Тросы вант — гибкие, их нижние концы пропущены в палубные отверстия и уходят вниз, в постамент. Там на них укреплены полуторатонные грузы, свободно болтающиеся в отведенном для них пространстве. Такая система позволяет сделать напряжения стабильными, ванты не провисают благодаря достаточной массе грузов и не испытывают перегрузок при сильных колебаниях мачты от ветра.

Отдельно стоит упомянуть Андреевские флаги — на памятнике их укреплено 15 штук, 12 — на носах ростральных кораблей, один на бушприте, один на корме, и один — самый большой — на верхушке мачты. Флаги поворотные; сначала мы предположили, что вращение обеспечивается электродвигателями, но нет, движутся флаги свободно, по ветру. Представьте себе: самый мощный флаг имеет размеры 3 х 7 м и весит более 5 т!

Памятник вызвал практически единодушное отторжение в кругах общественности и архитекторов в связи с его внешним видом и отсутствием ценности для города. Памятник вошёл в список самых уродливых строений мира, заняв в нём десятое место. Рейтинг был составлен по итогам голосования на сайте «Виртуальный турист» (2008). (Первое место заняло здание городского Совета в Бостоне, похожее на противоядерный бункер из серого бетона; второе — башня Монпарнас в Париже).

Набережная на подходе к «Петру» перекрыта, сам монумент тщательно охраняется. Связано это в основном с вандалами, которые так и норовят раскрасить основание скульптуры в неподобающие цвета или даже отпилить что-либо от бронзовых облицовочных листов — тем более что бронза, пошедшая на монумент, высококачественная и достаточно дорогая. С деревянной палубы островка непосредственно на постамент попасть нельзя: он отделен от прогулочной части фонтаном.
